Diyafram pompaları Sıvıyı almak için bir vakum ve sıvıyı boşaltmak için pozitif bir basınç oluşturmak üzere ileri geri salınan esnek bir membran kullanarak çalışırlar. Bu ileri geri hareket eden yer değiştirme mekanizması, tahrik mekanizması ile pompalanan sıvı arasında bir sızdırmazlık sağlayarak aşındırıcı, aşındırıcı veya viskoz sıvıların sızıntı olmadan taşınması için idealdir.
Temel Mekanizma: Diyafram Pompası Nasıl Çalışır?
Bir diyaframlı pompanın temel çalışması, esnek bir diyaframın hareketi ile kolaylaştırılan bir pompa odası içindeki hacim değişikliğine dayanır. Diyafram pompa kafasından çekildiğinde odanın hacmi artar ve iç basınç azalır. Bu, giriş valfinden sıvıyı çeken bir vakum yaratır. Tersine, diyafram pompa kafasına doğru itildiğinde hacim azalır, basınç artar ve sıvı tahliye vanasından dışarı çıkmaya zveyalanır.

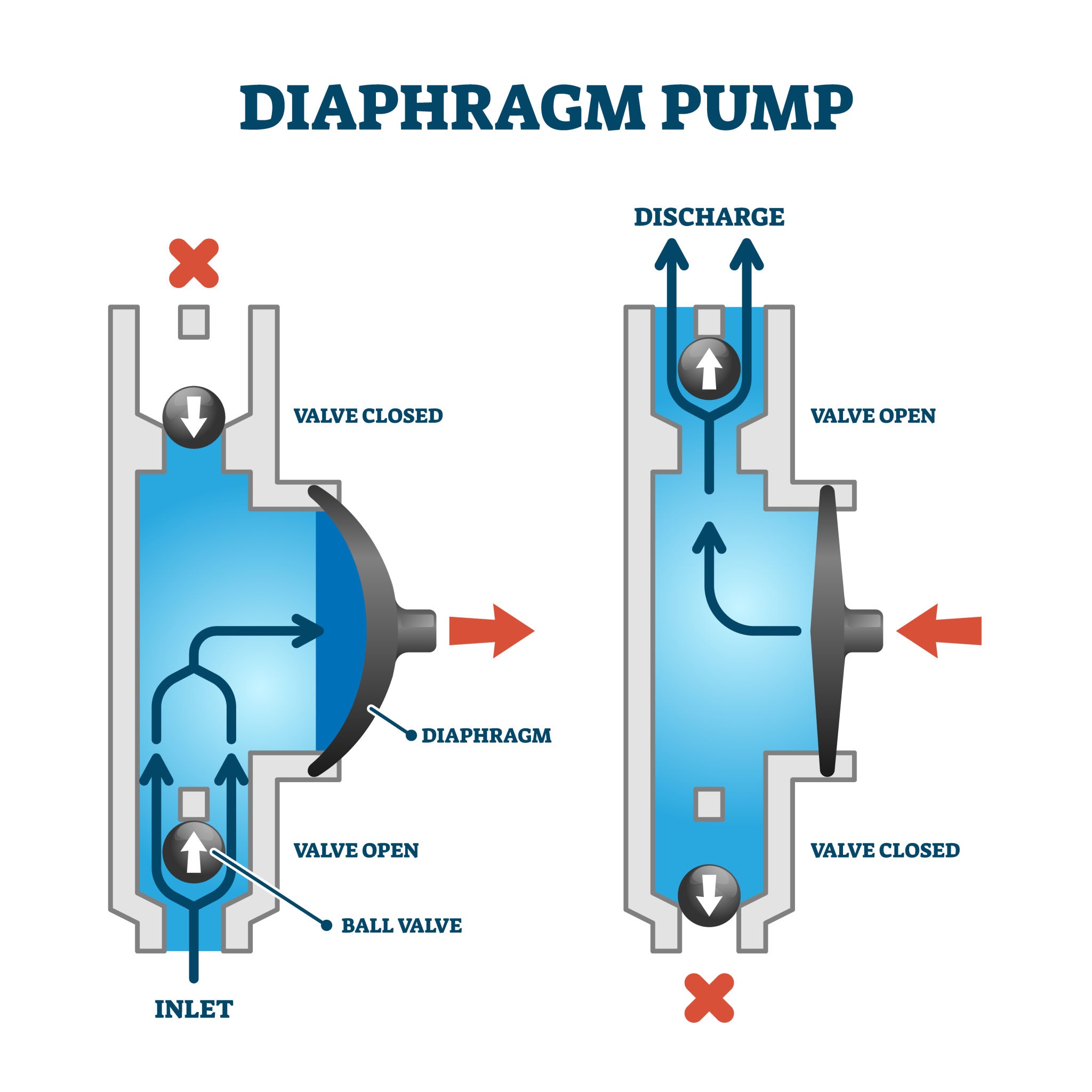

anlamak diyafram pompaları nasıl çalışır ayrıntılı olarak iki zamanlı çevrime bakmak gerekir:
- Emme Stroku: Diyafram dışarı doğru hareket ederek bir alçak basınç bölgesi oluşturur. giriş çek valf Basınç farkı nedeniyle açılarak sıvının hazneye girmesine izin verilir. çıkış çek valf sıkı bir şekilde kapalı kalır.
- Deşarj İnme: Diyafram içeri doğru hareket ederek sıvıyı sıkıştırır. Artan basınç, giriş çek valf kapatmak ve çıkış çek valf açmak ve sıvıyı boşaltma borusuna boşaltmak.
Diyaframlı Pompa Çeşitleri ve Benzersiz Çalışmaları
Diyafram pompalar öncelikle güç kaynaklarına göre kategorize edilir: Havayla Çalışan Çift Diyaframlı (AODD) pompalar ve Motorlu (Mekanik/Hidrolik) pompalar. Her tip aynı temel membran hareketini kullanır ancak enerjinin diyaframın kendisine aktarılma şekli farklıdır.
1. Havayla Çalışan Çift Diyaframlı (AODD) Pompalar

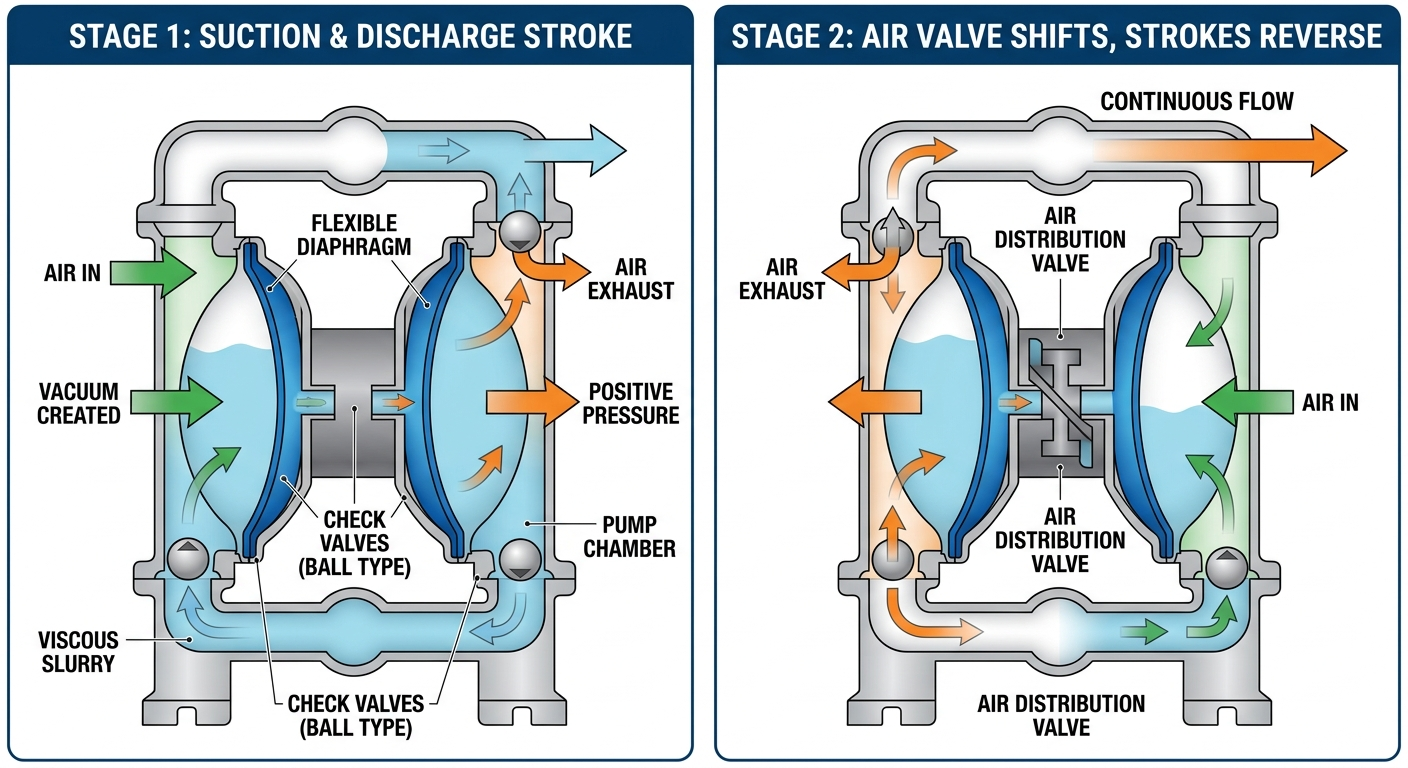

AODD pompaları, iki diyaframı birbirine bağlayan ortak bir şaftı kaydırmak için basınçlı havayı kullanır ve sürekli bir pompalama işlemine olanak tanır. Hava, A diyaframının arkasına doğru yönlendirilirken, sıvıyı birinci bölmenin dışına iter. Eş zamanlı olarak B diyaframı içeri doğru çekilerek ikinci haznede emme oluşturulur. Bir hava dağıtım valfi, hava beslemesinin iki taraf arasında değişmesini sağlar.
2. Mekanik Tahrikli Diyafram Pompalar
Mekanik olarak tahrik edilen pompalar, diyaframı fiziksel olarak çekmek ve itmek için bir krank veya eksantrik dişli mekanizması kullanır. Bu tasarım, strok uzunluğu üzerinde hassas kontrolün gerekli olduğu küçük uygulamalarda ve ölçüm pompalarında yaygındır. Düşük basınçlı kimyasal dozajı için oldukça verimlidir.
3. Hidrolik Tahrikli Diyafram Pompaları
Hidrolik diyaframlı pompalar, daha sonra diyaframı hareket ettiren hidrolik sıvıyı basınçlandırmak için bir piston kullanır. Diyafram, hidrolik sıvı ile pompalanan sıvı arasında "dengeli" olduğundan, daha az mekanik strese maruz kalır, bu da bu tipi yüksek basınçlı endüstriyel uygulamalar için uygun hale getirir (100 bar veya daha fazla).
Performans Karşılaştırması: AODD, Mekanik ve Hidrolik
Doğru diyaframlı pompanın seçilmesi gereken basınca, akış hızına ve taşınan akışkanın niteliğine bağlıdır. Aşağıda üç ana teknolojinin ayrıntılı bir karşılaştırması bulunmaktadır.
| Özellik | AODD Pompaları | Mekanik Pompalar | Hidrolik Pompalar |
| Güç Kaynağı | Basınçlı Hava | Elektrik Motoru | Elektrik/Hidrolik |
| Maksimum Basınç | Orta (8-10 bar) | Düşük ila Orta | Çok Yüksek (100 bar) |
| Kendinden Emişli | Mükemmel | İyi | İyi |
| Katı Madde İşleme | Mükemmel | Sınırlı | Sınırlı |
| En İyi Kullanım Durumu | Bulamaçlar/Kimyasallar | Su Arıtma | Yüksek Basınçlı Dozajlama |
Diyafram Pompa Kullanmanın Temel Avantajları
Diyaframlı pompanın birincil avantajı, sızıntı riskini ortadan kaldıran ve bakım gereksinimlerini azaltan contasız tasarımıdır. Mekanik salmastra veya salmastra gerektiren santrifüj pompaların aksine, esnek diyafram Statik bir conta görevi görür.
- Kuru Çalıştırma Özelliği: Çoğu AODD pompaları Sürtünmeden dolayı ısı üreten dönen parçalar bulunmadığından iç bileşenlere zarar vermeden uzun süre kuru çalışabilir.
- Dalgıç Seçenekleri: Çoğu diyaframlı pompa, hava çıkışının sıvı seviyesinin üzerinde olması koşuluyla, pompaladıkları sıvıya tamamen daldırılacak şekilde tasarlanmıştır.
- Kesme Hassasiyeti: için kritik önem taşıyan yumuşak bir pompalama hareketi sağlarlar. kaymaya duyarlı sıvılar gıda ürünleri (soslar, kremalar) veya diğer pompa türlerinin yüksek hızlı dönüşü altında parçalanabilecek polimerler gibi.
- Patlamaya Dayanıklı: AODD pompaları elektrik yerine havayla çalıştığı için doğası gereği ATEX dereceli ve tehlikeli veya patlayıcı ortamlarda kullanım için güvenlidir.
Bakım ve Genel Zorluklar
Bu sistemlerde en yaygın arıza noktası, sürekli ileri geri hareket nedeniyle sonunda yorulan diyaframın kendisidir. Anlamak diyafram pompaları nasıl çalışır diyaframın aşınan bir parça olduğunun anlaşılmasını içerir.
Diyafram Malzemesi Seçimi
Uzun ömürlülük için doğru malzemeyi seçmek hayati önem taşır. Örneğin, PTFE (Teflon) üstün kimyasal direnç sunar ancak daha az esnektir Santopren or Nitrat . Kimyasal işleme tesisleri üzerinde yapılan bir çalışmada, daha uyumlu bir elastomere geçiş diyafram ömrünü %300'ün üzerinde artırdı ve arıza süresini önemli ölçüde azalttı.
Valf Tıkanıklıkları
Akışı korumak için çek valflerin (küresel veya kanatlı tip) mükemmel şekilde oturması gerekir. Valf yuvasına katı bir parçacık sıkışırsa pompanın çalışma gücü bozulur. Kullanma ağırlıklı valf topları Sıvının standart bilyaların hızla oturamayacağı kadar viskoz olduğu sorunları sıklıkla çözebilir.
SSS: Diyafram Pompasının Çalışmasını Anlamak
S: Diyafram pompam neden titriyor?
C: Titreşim, ileri geri hareketin doğal bir özelliğidir. Düzgün bir akış elde etmek için birçok operatör bir titreşim sönümleyici basınç artışlarını absorbe etmek için boşaltma tarafında.
S: Diyafram pompaları katı maddeleri taşıyabilir mi?
C: Evet, özellikle AODD pompaları. Pompa boyutuna bağlı olarak, bazıları, aşağıdaki donanıma sahip olmaları koşuluyla, çapı 75 mm'ye (3 inç) kadar olan katıları tıkanmadan işleyebilir. flap vanalar .
S: Akış hızını nasıl kontrol edebilirim?
C: Havayla çalışan versiyonlarda, pompaya giren hava basıncını veya hacmini ayarlamanız yeterlidir. Motorlu versiyonlar için bir Değişken Frekanslı Sürücü (VFD) veya vuruş uzunluğunun ayarlanması standart yöntemdir.
S: Maksimum emme yüksekliği nedir?
C: Tipik diyaframlı pompalar 3 ila 6 metrelik kuru emme yüksekliğine ulaşabilir. Pompa "ıslandıktan" (hazırlandıktan) sonra, emme yüksekliği önemli ölçüde 8 veya 9 metreye kadar artabilir.
Sonuç
"Diyafram pompaları nasıl çalışır" sorusuna hakim olmak, endüstrilerin sıvı transfer süreçlerini güvenlik ve verimlilik açısından optimize etmelerine olanak tanır. Agresif kimyasallar, yoğun çamurlar veya hassas gıda ürünleriyle uğraşıyorsanız diyaframlı pompa, modern mühendislikteki en çok yönlü ve güvenilir araçlardan biri olmaya devam ediyor. Doğru tahrik tipini ve malzemesini seçerek, en zorlu pompalama ihtiyaçlarınız için uzun ömürlü, sızıntısız bir çözüm sağlayabilirsiniz.
